航空发动机学习简报 · 第 12 期
副题：从减速齿轮、双转子匹配到粉末冶金适航事件，读懂高涵道比窄体机动力的系统取舍
主题类型：经典发动机剖析 预计学习时间：12–15分钟 日期：2026-08-24
本期问题与学习目标
本期问题：PW1100G-JM为什么要在低压涡轮与风扇之间加入减速齿轮？这个机械自由度怎样改变风扇、低压压气机、涡轮、控制和寿命之间的匹配？
学完应能复述公开双转子流路；区分风扇转速、低压轴转速与齿轮速比；用功率—扭矩关系复算一个教学算例；解释同一涡轮机械通过FADEC额定逻辑形成不同推力型号；并把制造商效率声明、认证数据和粉末冶金适航指令分开阅读。
前置：第01期轴功平衡、第02期修正参数、第05期多级匹配、第07–08期温度与冷却、第11期FADEC瞬态限制。真实齿轮载荷谱、逐级特性、材料配方和完整控制律属于公开资料未确认。
核心结论
- 齿轮不是“额外推力源”。它在近似功率守恒下交换转速与扭矩，使大直径风扇较慢、低压涡轮较快地工作。
- 机械解耦增加匹配自由度，也增加热与寿命问题。齿面、轴承、润滑、油冷却和扭振成为推进系统的一部分。
- 同一基本涡轮机械可用软件额定形成多个型号。新西兰CAA公开报告指出系列内通过FADEC/DSU选择推力逻辑；这不等于任意改写软件即可合法增推。
- 公开架构为双转子高涵道比轴流涡扇。单级风扇、3级LPC、8级HPC、2级HPT与3级LPT是监管公开描述。
- 可靠性必须按部件和序列号读。FAA 2024年适航指令针对特定粉末冶金部件和适用发动机，不能被平均油耗或机队宣传数字抵消。
公开参数与认证口径
FAA型别证E00087EN、EASA IM.E.093与新西兰CAA接受报告共同构成公开基线。证书持有人为International Aero Engines LLC；PW1100G-JM用于Airbus A320neo家族。数字必须绑定完整型号，例如PW1124G-JM、PW1127G-JM、PW1130G-JM或PW1133G-JM。
| 项目 | 公开值/描述 | 边界 |
|---|---|---|
| 架构 | 双转子、齿轮驱动风扇、FADEC | FAA/CAA公开描述 |
| 级数 | 1风扇 + 3 LPC + 8 HPC；2 HPT + 3 LPT | 公开基础构型 |
| 涵道比 | 约12:1 | CAA代表性值，非全包线常数 |
| 风扇 | 约81英寸 | PW1100G高推力级公开口径 |
| 应用 | A319neo/A320neo/A321neo相应构型 | 须核对飞机与发动机后缀 |
| 认证起点 | PW1133G-JM于2014-12-19获批 | FAA TCDS |
齿轮风扇与双转子流路
来流先经单级风扇，大部分走旁通道；核心流经过3级LPC、8级HPC、环形燃烧室、2级HPT与3级LPT。高压涡轮驱动高压压气机；低压涡轮直接驱动LPC，再经风扇驱动齿轮系统驱动风扇。传统直驱设计要求风扇和低压涡轮同速，齿轮则允许风扇降低尖速、低压涡轮提高转速并减少做功级数，但把大功率传入齿轮、轴承和润滑系统。
必要公式与简化算例
功率—扭矩：P=Tω；理想齿轮：ωfan=ωLP/i，Tfan≈ηgiTin。
P单位W，T为N·m，ω为rad/s，i为减速比，ηg为齿轮效率。假设教学点低压轴向齿轮输入20 MW、12,000 rpm，i=3、ηg=0.99。输入角速度为1256.6 rad/s，输入扭矩15.92 kN·m；风扇转速4,000 rpm，角速度418.9 rad/s；输出功率19.8 MW，输出扭矩47.27 kN·m。
核算：20e6/1256.6=15,915 N·m；0.99×20e6/418.9=47,269 N·m。齿轮没有增加功率，约0.2 MW教学损失转化为需要油系统带走的热。数据为透明假设，不代表PW1100G-JM真实额定点。
压气机、燃烧室、涡轮与冷却
3级LPC与3级高速LPT位于低压轴；8级HPC由2级冷却HPT驱动。高压系统承担核心压比和热端功率闭合，低压系统同时承担核心增压与风扇功。齿轮使LPT可用更高转速与较小级数输出所需功率，却要求低压轴、齿轮和风扇在稳态与瞬态都满足扭矩、温度和振动边界。公开资料称燃烧室采用TALON X技术；具体喷嘴几何、TIT和逐排冷却流量未公开，不能猜测。
控制逻辑、型号谱系与平台
FADEC把推力请求转换为燃油、可调部件与限制器指令，并监控N1/N2、温度、压力和执行机构。CAA报告指出，同一系列的不同推力额定通过FADEC软件和DSU插头选择；工程上仍须核对批准软件、发动机后缀、服务通告与飞机安装。PW1124、PW1127、PW1130和PW1133的数字大致对应推力级别，但不是可互换零件清单。
A320neo家族的装机性能还受进气恢复、短舱阻力、反推、飞机引气/取功和飞行状态影响。台架额定推力不能直接替代整机巡航油耗，也不能把PW1500G、PW1900G等家族成员的参数套到PW1100G-JM。
服役经验与适航事件
Pratt & Whitney把GTF的油耗、噪声和排放改善作为产品声明；这些数字依赖基线、任务和机队统计。监管侧，FAA 2024年最终规则针对特定PW1100G系列发动机中的粉末冶金异常，涉及HPT一级/二级轮毂和HPC第7/8级整体叶盘，要求加速拆检。它说明寿命管理必须从“发动机型号”细化到部件号、序列号、生产批次和循环数。
不能由该AD推断所有齿轮风扇都存在相同缺陷，也不能把问题归因于“齿轮原理”。齿轮系统可靠性、热端粉末冶金部件和运营拆检节奏是不同证据链；它们会在可用率和维修能力上汇合，但失效机理必须分开。
优势、代价与失效边界
- 优势：风扇与LPT转速分别优化，利于推进效率、噪声和低压涡轮级数取舍。
- 代价：齿轮、轴承、润滑、冷却、扭振和大扭矩壳体载荷进入关键路径。
- 边界：高涵道比增大短舱尺寸与安装耦合，离地间隙、阻力和维修空间需整机权衡。
- 失效模式：齿轮/轴承异常、油系统污染或过热、压气机失速、热端裂纹与传感器/控制故障不可混为一类。
- 证据风险：制造商产品声明、TCDS认证值、AD强制措施和教学算例各自回答不同问题。
常见误区一：把“风扇更慢”理解为发动机响应一定更慢。瞬态响应取决于两根转子的惯量、压气机裕度、燃油调度、齿轮扭矩与飞机推力需求；齿轮只改变机械映射。常见误区二：把齿轮效率接近1视为热管理可以忽略。即使教学算例只有1%损失，在20 MW量级也对应约200 kW热流，且局部齿面与轴承温度不能由平均功率损失代替。常见误区三：把型号数字直接当作任何环境下的推力。额定值还受温度、高度、持续时间、引气与批准软件构型约束。
失效分析应先辨认能量路径：风扇异常可能经齿轮和低压轴反作用于LPT，油系统异常可能同时影响齿轮、轴承与热交换，核心机喘振则主要通过流量和转速耦合到低压系统。只有在故障树中明确测量量、因果方向和保护动作，才能避免把时间上同时出现的告警误判为同一根因。
设计与分析执行步骤
- 锁定完整型号、批准软件、DSU额定与装机平台。
- 建立双轴功率平衡，将风扇齿轮效率、附件取功和油系统热负荷显式加入。
- 用修正流量/转速连接风扇、LPC、HPC和涡轮图，分别验证稳态与瞬态。
- 把齿轮输入转速/扭矩、风扇输出转速/扭矩及扭振模态作为独立限制量。
- 加入引气、短舱、进气、反推和飞机电/液压取功，回到整机任务。
- 按AD适用性逐件核对零件号、序列、循环和维修记录；不以机队平均替代单机符合性。
与整机和其他部件的耦合
风扇直径影响短舱与起落架；齿轮损失进入油冷器和燃油热沉；LPT转速影响叶片应力和声学；核心压比与冷却影响燃烧排放和热端寿命；FADEC又必须在推力响应、喘振、温度、转速和齿轮扭矩间仲裁。因而“齿轮风扇”是总体架构，不是孤立部件。
自测题
- 齿轮为什么不产生额外功率？
- 计算题：20 MW、12,000 rpm时输入扭矩是多少？
- 计算题：i=3、η=0.99时风扇转速、输出功率和扭矩各是多少？
- 判断：系列内FADEC额定选择意味着可任意软件增推。
- 判断：2024年粉末冶金AD证明齿轮原理有缺陷。
- HPT和LPT分别驱动什么？
- 为什么台架推力不能直接替代整机巡航性能？
- AD适用性至少要核对哪四类标识？
答案与下一期衔接
- 齿轮只按效率交换转速与扭矩。
- 约15.92 kN·m。
- 4,000 rpm、19.8 MW、约47.27 kN·m。
- 错误，必须是批准构型。
- 错误，AD针对特定粉末冶金部件/批次。
- HPT驱动HPC；LPT驱动LPC并经齿轮驱动风扇。
- 还缺进气、短舱、引气/取功、飞行状态和飞机阻力。
- 零件号、序列号、生产批次、循环/维修状态。
下一期衔接：回到基础/方法类，建议学习“齿轮箱热管理与扭振：如何把效率损失、油路、轴承温度和整机瞬态放入同一验证矩阵”。
参考资料与图示许可
- FAA TCDS E00087EN：型号、批准日期与认证基线。
- EASA IM.E.093：PW1100G-JM系列型别证页面。
- New Zealand CAA TAR 17/21B/13 Rev 2：双转子级数、涵道比、风扇、FADEC与额定逻辑。
- MTU GTF engine family：减速齿轮与项目分工。
- FAA AD 2024-06-15：粉末冶金部件适用性与强制措施。
- Pratt & Whitney GTF multimedia：制造商产品与测试资料。

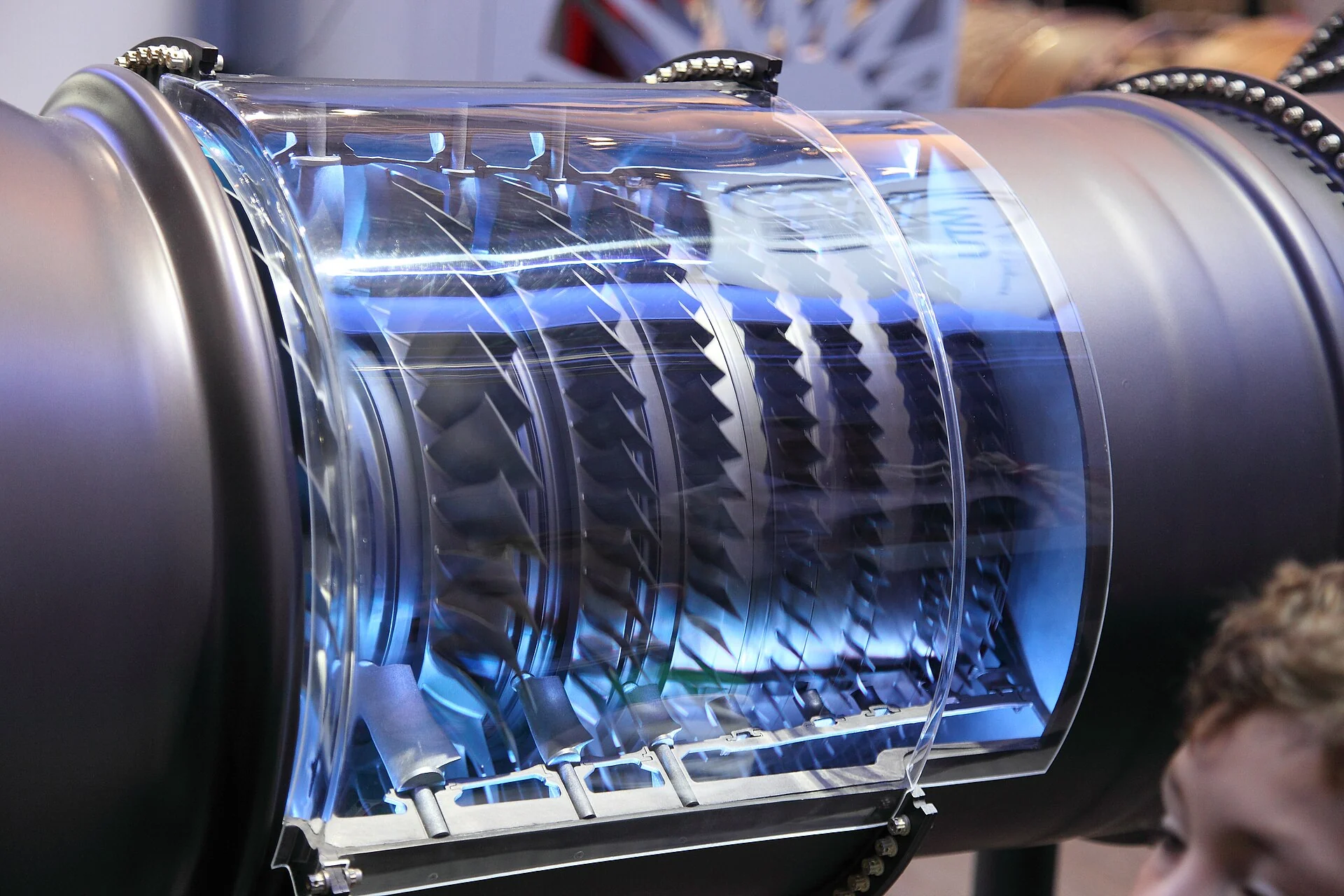

图示许可：图2由Qzl's Blog依据上述官方资料绘制，CC BY 4.0；图1、图3来自Wikimedia Commons，作者、来源和许可已在图注列明。
