航空发动机学习简报｜第09期｜Trent XWB-97：三转子匹配、97,000 lbf 推力与热端耐久性

航空发动机学习简报 · 第 09 期

副题：从三根同轴转子到 97,000 lbf 额定，读懂推力增长、控制边界与热端耐久性的耦合

主题类型：经典发动机剖析　预计学习时间：12-15 分钟　日期：2026-08-15

本期问题与学习目标

本期问题：Trent XWB-97 如何在三转子总体、118 英寸风扇和公开的 50:1 总压比框架下，把 A350-1000 的认证起飞推力做到 431.5 kN（97,000 lbf）？推力增长为什么不能只理解为“多喷油”，又为什么最终会落到匹配、温度、控制与耐久性上？

学完本期，你应能按 LP/IP/HP 三根轴复述公开流路与级数；区分起飞净推力、最大连续推力、TGT 与 TIT；用认证数据复算 XWB-97 相对 XWB-84 的推力、干重和裸机静态推重比变化；解释 N1 禁止稳定区、引气源切换和双通道 FADEC 为什么属于总体匹配问题；并能把制造商可靠性声明与监管机构的具体适航措施分开阅读。

前置知识：建议回顾第01期轴功平衡、第02期修正参数、第05期多级匹配、第07期温度口径和第08期冷却流量匹配。本文只整理公开资料；逐级特性图、真实涡前温度、冷却孔型、材料配方、寿命模型和完整控制律均属“公开资料未确认”。

核心结论

1. 三转子首先解决转速自由度，不会消除气动耦合。LP、IP、HP 转子可在更合适的转速工作，但三者仍通过流量、压比、温度、喷口背压、引气与功率守恒闭合。
2. XWB-97 的 97,000 lbf 是带条件的认证额定。EASA 给出海平面静态、标准大气条件下 5 分钟起飞净推力 431.5 kN；最大连续净推力为 369.6 kN。它们不是巡航推力，也不是任意安装状态的值。
3. 推力增长不是等比例增重。同一 TCDS 中，XWB-97 相对 XWB-84 的起飞推力增加 15.22%，最大干重增加 3.74%；仅按这两项导出的裸机静态推重比由 5.248 增至 5.829，提高 11.07%。
4. 温度限制必须认准测点。TCDS 的 TGT 测于低压涡轮第一级导向器位置；XWB-97 起飞限制 900 ℃、最大连续 850 ℃。它不是燃烧室出口或高压涡轮入口 TIT。
5. 耐久性与高推力是同一设计问题。冷却抽气减少核心有效流量并改变功率平衡，热端涂层和部件升级又受环境沉积物、循环任务和维修工艺影响；制造商宣称的在翼时间改善仍需与具体适航事件共同审查。

公开参数与认证口径

本期认证基线为 EASA TCDS EASA.E.111 Issue 20（2026-03-30）。XWB-97 于 2017-08-31 获批；EASA 将其描述为三轴、高涵道比、轴流式涡扇，采用双通道 FADEC。Rolls-Royce 海报补充了 9.6:1 涵道比和 50:1 总压比，但这些产品级数值应理解为代表性设计点，而非全包线常数。

项目	公开值	口径与边界
流路级数	1 风扇 + 8 IPC + 6 HPC；1 HPT + 2 IPT + 6 LPT	EASA 认证描述
燃烧室	环形，20 个燃油喷嘴	EASA 认证描述
起飞净推力	431.5 kN = 97,000 lbf	海平面静态、5 分钟额定
最大连续净推力	369.6 kN = 83,100 lbf	海平面静态认证值
最大干重	7549 kg	不等于完整短舱安装重量
风扇直径 / 叶片数	3.00 m（118 in）/ 22 片	EASA / Rolls-Royce
外廓	长 4483 mm，最大半径 2001 mm	TCDS 基本发动机包络
100%参考转速	N1 2700、N2 8200、N3 12600 rpm	显示百分比的参考，不是各额定上限
涵道比 / 总压比	9.6:1 / 50:1	制造商海报代表性值
控制	双通道 FADEC	软件与额定构型受批准数据约束

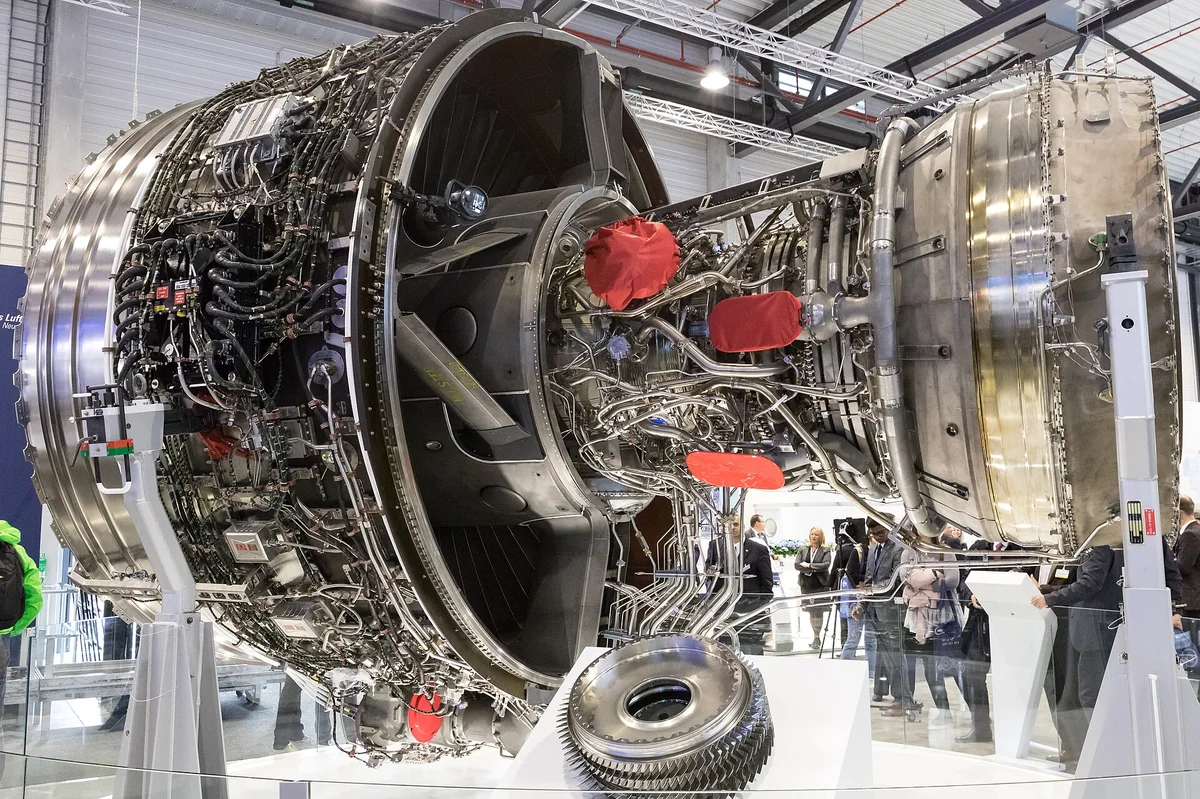

图1　航展展示的 Trent XWB 系列发动机，可观察风扇、核心机匣与外部管路；该照片用于系列总体辨识，不据此判定具体 -97 构型。摄影：Matti Blume；来源：Wikimedia Commons；许可：CC BY-SA 4.0，网页副本仅缩放并转为 WebP。

三转子流路与轴系

来流先通过单级风扇，大部分进入旁通道，核心流依次通过 8 级 IP 压气机和 6 级 HP 压气机，再进入带 20 个喷嘴的环形燃烧室。高温燃气依次通过 1 级 HPT、2 级 IPT 和 6 级 LPT：HPT 驱动 HP 压气机，IPT 驱动 IP 压气机，LPT 驱动风扇。三根同轴转子机械独立，允许风扇、IP 与 HP 系统分别接近更合适的转速范围。

三轴功率闭合：P_HPTη_m,H≈P_HPC；P_IPTη_m,I≈P_IPC；P_LPTη_m,L≈P_fan。实际模型还需加入附件取功、轴承与密封损失。

式中 P 为轴功率，η_m 为对应机械传递效率。三转子增加了匹配自由度，也增加了状态维度：任何一根轴的转速变化都会通过压气机出口状态、涡轮膨胀分配和喷口背压影响另外两根轴。因此“转速分开”不等于“系统解耦”。

图2　Trent XWB-97 公开流路、级数与三轴功率路径，示意不按比例；冷却调度和内部几何未作猜测。依据 EASA.E.111 Issue 20 与 Rolls-Royce 高分辨率海报绘制；原创图，CC BY 4.0。

风扇、压气机与燃烧室

118 英寸、22 片叶片的风扇负责吞入大流量空气；9.6:1 涵道比意味着旁通流是主要推进流，但核心机仍需提供驱动风扇的轴功。8 级 IPC 与 6 级 HPC 分在两根轴上，使中压和高压系统可以分别调节修正转速与工作线；代价是更多轴承、密封、转子动力学和控制状态需要协调。

制造商给出的 50:1 总压比有利于提高理想循环热效率，却会提高压气机出口温度、缩小部分工况的可运行裕度，并加重燃烧、冷却和排放约束。环形燃烧室的 20 个喷嘴说明周向燃油分配必须受控，但公开资料不足以确认各批次喷嘴内部几何、分级策略或完整稀熄边界。

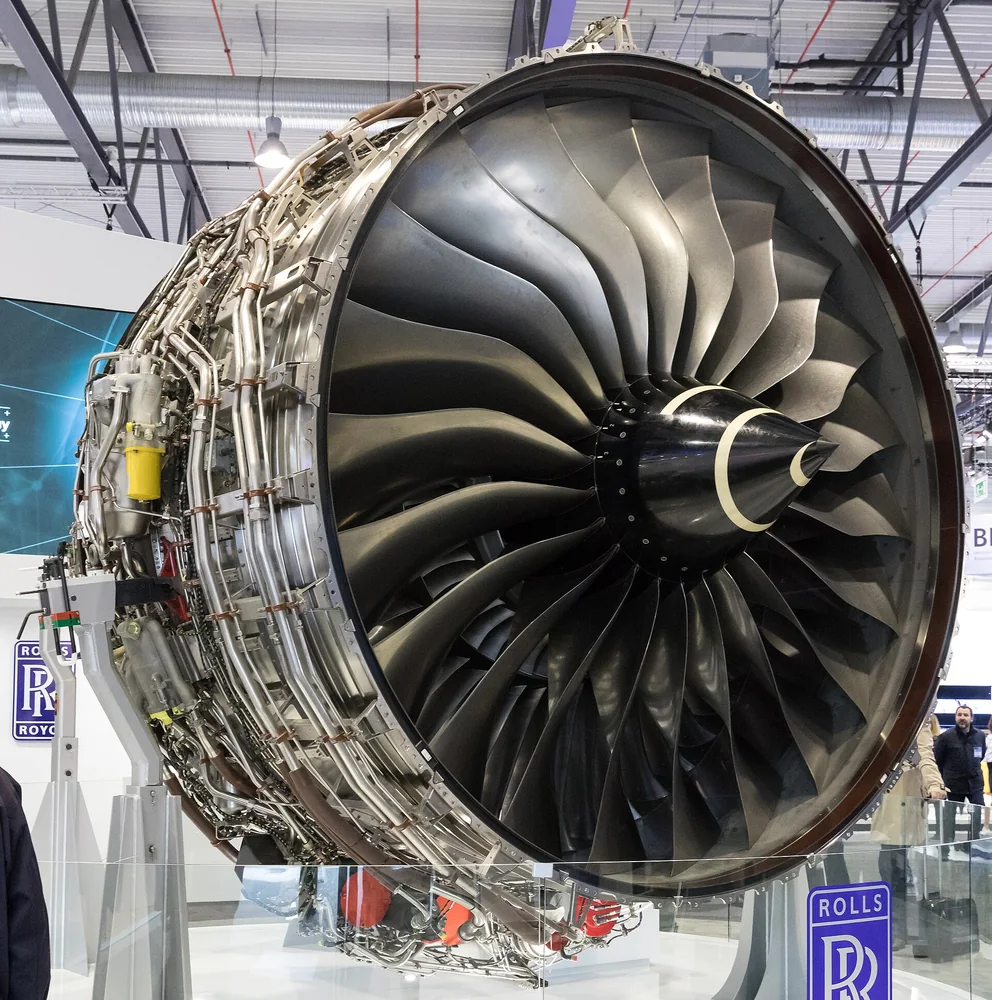

图3　Trent XWB 系列风扇正面，可辨 22 片大弦长风扇叶片；照片用于系列构型说明，不从外观推断未公开 -97 内部差异。摄影：Matti Blume；来源：Wikimedia Commons；许可：CC BY-SA 4.0，网页副本仅缩放并转为 WebP。

涡轮、冷却与温度口径

1 级 HPT 必须先提取足以驱动 6 级 HPC 的功，随后 2 级 IPT 驱动 IPC，6 级 LPT 再承担风扇功率。冷却气通常从压气机抽取，在热端逐排回注；它降低参与燃烧的有效核心流量、改变局部比热与总温并产生掺混损失，因此必须同时进入质量守恒、涡轮功率与效率修正。

EASA 对 XWB-97 给出的 TGT 起飞限制为 900 ℃、最大连续 850 ℃，短时过温上限 920 ℃（最长 20 秒）。TCDS 明确 TGT 测于低压涡轮第一级导向器处，所以这组数字不能当作燃烧室出口 T4/TIT，也不能用于反推叶片金属温度。公开资料未确认真实 TIT、逐排冷却流量和局部金属温度。

控制逻辑与运行限制

双通道 FADEC 根据推力请求、环境、三轴转速、温度和压力信号协调燃油与可调部件，并执行超温、超转和加减速限制。TCDS 还记录一个很有教学价值的边界：XWB-97 在地面稳定运行时存在 N1 64%–84% 的禁止区，EEC 逻辑阻止发动机稳定停留，但允许在加减速中穿越。禁止区并不等于该转速范围“永远不能经过”，而是说明稳态机械/气动响应需要主动规避。

引气同样进入控制闭环。EASA 的引气调度表显示供气可在 HP6 与 IP8 源之间切换；取气位置改变可用压力，也改变压气机流量、燃烧室入口状态和各轴功率平衡。没有批准的完整软件与部件地图时，教学仿真应把调度写成带来源的代理规则，并通过稳态残差、喘振裕度、温度和转速限制交叉检查。

型号谱系与应用平台

Trent XWB 家族的主要民用型号包括面向 A350-900 的 XWB-75/79/79B/84，以及面向 A350-1000 的 XWB-97。-84 与 -97 共享三转子设计语言，但额定、干重、批准软件、部件构型和运行限制不同，不能仅凭“Trent XWB”名称互换参数。

Airbus 于 2018 年 2 月向 Qatar Airways 交付首架 A350-1000，随后投入商业服务；该机型采用 XWB-97。装机后的性能还取决于进气恢复、短舱阻力、反推装置、挂架、飞机引气/取功与飞行状态，发动机台架认证静推力不能直接代替整机任务性能。

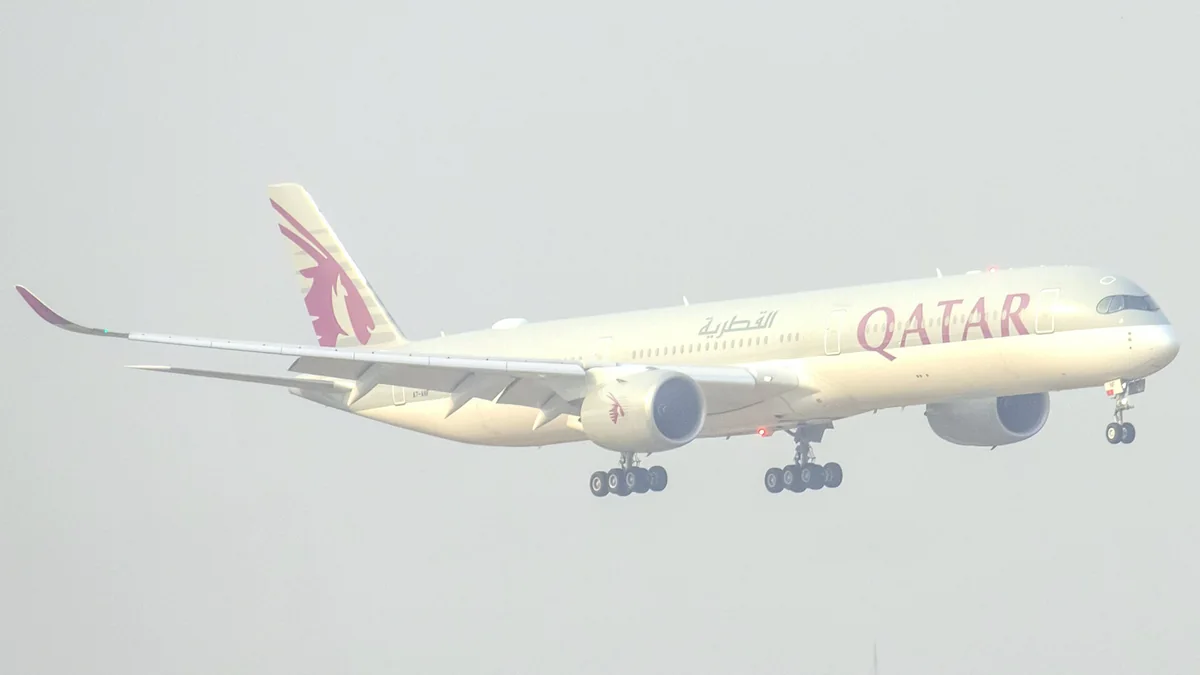

图4　Qatar Airways Airbus A350-1000（A7-ANF），可辨两台 Trent XWB-97 的装机尺度。摄影：Md Shaifuzzaman Ayon；来源：Wikimedia Commons；许可：CC BY-SA 4.0，网页副本仅缩放并转为 WebP。

可复算的简化算例

只取同一份 EASA TCDS 的 5 分钟起飞净推力与最大干重：XWB-84 为 374.5 kN、7277 kg；XWB-97 为 431.5 kN、7549 kg。

推力增幅：(431.5/374.5−1)×100%=15.22%；干重增幅：(7549/7277−1)×100%=3.74%。

导出裸机静态推重比：T/(mg)。XWB-84=374500/(7277×9.80665)=5.248；XWB-97=431500/(7549×9.80665)=5.829，增幅 11.07%。

这个推导只回答“认证静推力相对裸机最大干重的变化”，不代表装机推重比、巡航效率、短舱阻力或飞机推重比。最大干重也不是某一具体交付件在某一维护状态下的称重值。

图5　XWB-84 与 XWB-97 的认证输入及教学推导。数据可由 CSV 复算；依据 EASA.E.111 Issue 20，原创图，CC BY 4.0。

服役可靠性与适航事件

Rolls-Royce 在 2024 年声明 Trent XWB 家族累计超过 2000 万飞行小时、离场可靠度高于 99.9%，并称相对上一代 Trent 降低约 15% 燃油消耗。这些属于制造商按其机队与统计定义发布的声明，应保留时间窗口和口径，不能解释为每台发动机“99.9%不会故障”。

面向高温、多尘环境，Rolls-Royce 另称改进型 XWB-97 可把严苛环境在翼时间提高约一倍、温和环境提高约 50%，并采用抗 CMAS 涂层；该公司说明涂层试验温度最高约 1400 ℃。这是产品改进与试验声明，不是 TGT 限值，更不等于公开了叶片金属温度或寿命模型。

监管侧必须独立阅读。EASA 在国泰 CX383 事件后发布 AD 2024-0182，指出特定维修清洗工艺可能使主燃油软管退化，并要求检查与纠正措施。该事件强调维护工艺、部件构型和可追溯性；它不能被制造商的机队平均可靠度抵消，也不能据此泛化为全部 XWB-97 均处于同一风险状态。

优势、代价与失效边界

• 匹配优势：三根轴把风扇、IP 与 HP 系统的最佳转速分开，提升跨工况匹配自由度。
• 结构代价：更多同轴转子、轴承与密封增加机械复杂度、转子动力学状态和维护要求。
• 循环优势：大涵道比服务推进效率，高总压比服务热效率；两者共同依赖热端可用功。
• 热端边界：推力、冷却、TGT裕度、涂层、沉积物和任务循环相互耦合，不能只靠提高燃油流量。
• 控制边界：N1禁止稳定区、三轴超转限制、引气切换和加减速调度说明稳态与瞬态必须分别验证。
• 证据边界：认证值、制造商声明、适航指令与教学推导各自回答不同问题，不能相互替代。

工程分析步骤与整机耦合

1. 锁定构型：记录完整型号、软件/额定构型、服务通告和发动机序列范围。
2. 统一口径：给每个推力、温度、转速和重量注明测点、环境、额定持续时间与安装边界。
3. 建立三轴模型：分别闭合 HP、IP、LP 功率，并用核心流量、旁通流量和喷口条件耦合。
4. 加入二次流：把冷却、封严、环控引气和附件取功同时放入质量与功率平衡。
5. 检查可运行性：用修正转速/流量映射压气机与涡轮工作点，检查喘振裕度、超转、TGT和执行机构范围。
6. 验证瞬态：单独测试起动、加速、减速、引气切换和 N1 64%–84% 区间穿越，禁止用稳态收敛替代瞬态证据。
7. 回到整机：加入 A350-1000 进气、短舱、挂架、引气/取功、飞行包线和任务循环，再评价油耗与寿命。

自测题

1. Trent XWB-97 的 LP、IP、HP 三根轴各连接哪些主要部件？
2. 计算题：431.5 kN 比 374.5 kN 增加多少百分比？
3. 计算题：用 431.5 kN、7549 kg 和 g=9.80665 m/s² 计算导出裸机静态推重比。
4. 判断题：TCDS 给出的 900 ℃ TGT 就是燃烧室出口 TIT。
5. 判断题：N1 64%–84% 禁止稳定区意味着加减速过程中也绝不能穿越。
6. 为什么三转子增加匹配自由度，却没有消除三轴之间的耦合？
7. 为什么 99.9% 以上离场可靠度不能替代对 AD 2024-0182 适用性的检查？
8. 把认证静推力直接放进巡航性能模型，会遗漏哪些至少三类边界？

答案与下一期衔接

1. LPT驱动风扇，IPT驱动8级IPC，HPT驱动6级HPC。
2. (431.5/374.5−1)×100%=15.22%。
3. 431500/(7549×9.80665)=5.829，约5.83。
4. 错误。TGT测于低压涡轮第一级导向器位置，不能当作TIT。
5. 错误。EEC阻止稳定停留，但允许在加减速中穿越。
6. 三轴机械独立，但共享流量、压比、温度、喷口背压、引气和涡轮可用功。
7. 机队平均统计不能判断特定序列、维修工艺、部件构型与强制措施是否适用。
8. 至少遗漏飞行马赫数/高度、进气恢复与短舱阻力、飞机引气/取功；还包括喷口、安装和退化状态。

下一期建议：转入基础/方法类，学习“燃烧室稀熄与稳定边界”：把燃油雾化、回流区、点火、压力与加减速控制连成同一张图。

参考资料与图示许可

• EASA TCDS EASA.E.111 Issue 20（2026-03-30）：型号、流路级数、尺寸、重量、推力、转速、TGT、引气和运行限制。
• Rolls-Royce Trent XWB high-resolution poster：三转子总体、118英寸风扇、涵道比、总压比与公开级数。
• Rolls-Royce：Trent XWB family surpasses 20 million flying hours：机队规模、可靠度与油耗改善的制造商声明。
• Rolls-Royce：A more robust Trent XWB-97 in the Middle East：耐久性升级、CMAS涂层和试验的制造商声明。
• EASA：Follow-up airworthiness directive for Trent XWB engines：CX383事件与主燃油软管维修工艺风险。
• Airbus：Qatar Airways receives first A350-1000：首架交付与XWB-97应用平台。

图示与数据：图2、图5由 Qzl's Blog 依据上述官方资料绘制，CC BY 4.0；图5数据副本为 trent-xwb-97-rating-comparison.csv。外部照片均来自 Wikimedia Commons，作者、来源、修改状态和许可已在图注列明；未经图注证据，不从照片推断具体内部构型。
